Для объектов, предъявляющие более жесткие требования к секционных воротам, лучшим решением будет использование ворот серии ISD01. Они обеспечивают высокие характеристики при интенсивной эксплуатации, благодаря применению усиленных узлов.

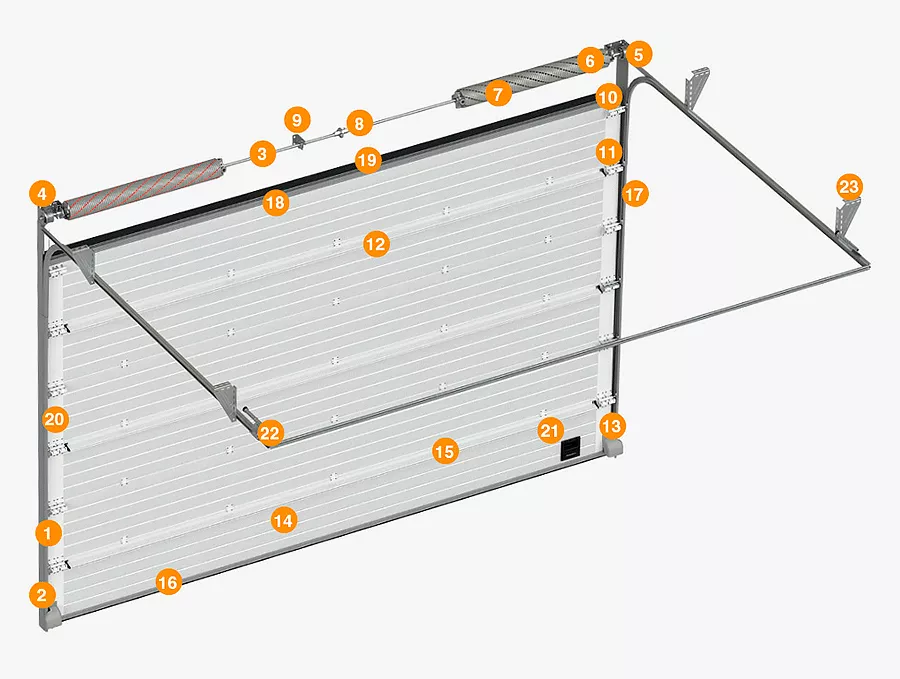

Конструкция промышленных секционных ворот ISD01
- Вертикальная направляющая
- Угловая стойка
- Вал цилиндрический
- Устройство защиты от обрыва пружины
- Барабан
- П-образный кронштейн
- Балансирующий пружинный механизм (торсионная пружина)
- Муфта соединительная
- Внутренний опорный кронштейн
- Верхняя опора с держателем ролика
- Боковая опора с держателем ролика
- Усиливающий дельта-профиль
- Устройство защиты от разрыва троса
- Сэндвич-панель
- Внутренняя петля
- Нижний профиль и уплотнитель
- Уплотнитель боковой
- Верхний профиль
- Верхний уплотнитель
- Боковая крышка для панелей с отверстиями для крепления
- Ручка «ступенька»
- Пружинный амортизатор
- Кронштейн крепления к потолку
Характеристики промышленных секционных ворот ISD01
- Технические
- Размеры
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) | 1,13 (А) | значение зависит от размера ворот, указано для ворот размером 3 500×3 000 мм |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 24 (А) | |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | 460 (В) | |
| Усилие ручного открывания и закрывания, Н, не более | 260 | |
| Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) | 250 | |
| Объемная воздухопроницаемость, м³/м² * ч (ГОСТ 31174) | 4,9 | |
| Безотказность, количество циклов открывания-закрывания, не менее | безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию) |
|
| Вес полотна ворот, кг/м² | 13,5 | точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
| Параметр | Показатель |
|---|---|
| Высота проема, мм | от 2 000 до 8 000 |
| Ширина проема, мм | от 2 000 до 8 000 |
| Притолока, мм | от 150 |
| Пристенки, мм | от 120 |
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании |
| Состав | картон, пенопласт, стретч-пленка, скотч |
| Ширина, мм | упаковка щита — от 500 до 800 |
| Высота, мм | упаковка щита — от 200 до 800 |
| Длина, мм | упаковка щита — от 2 100 до 8 100 |
| Вес брутто, кг | до 1 000 |
| Количество в упаковке | упаковка щита — от 3 до 17 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); возможны дополнительные упаковки (окантовка, дельта-профиль и пр.) |
Комплектация промышленных секционных ворот ISD01
- Базовая
- Дополнительная
Комплект направляющих и угловых стоек из стали. Толщина изделия – 1,5-2 мм. Имеется перфорация, облегчающая монтаж
конструкции. Все элементы обладают высокой прочностью.
Коробка для монтажа. В ней находится весь необходимый для установки крепеж, фурнитура (ролики, петли, кронштейны), паспорт изделия, а также подробная инструкция по монтажу.
Полотно из энергоэффективных сэндвич-панелей. Его толщина — 40 миллиметров. Полотно дополнительно усилено под боковые опоры и внутренние петли.
Торсионный механизм. Официально заявленное количество циклов – 25 000. Открытие/закрытие
полотна происходит без дополнительных усилий, что увеличивает срок службы
конструкции
Устройство защиты от обрыва пружины.
Позволяет заблокировать
вал, тем самым предотвращает падение полотна.
Устройство защиты от обрыва троса. Внизу полотна находится кронштейн, блокирующий падание полотна при
обрыве троса.

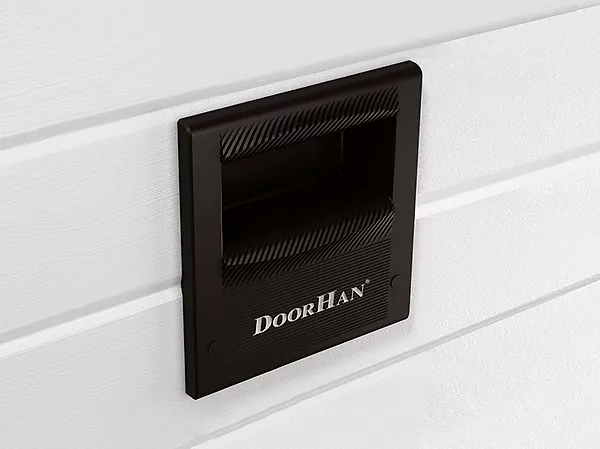

Эргономичная ручка. Специальная разработка, с помощью которой ворота удобно открываются и закрываются без видимых усилий.
Антикоррозионный пакет комплектующих. Рекомендуем его устанавливать при нестандартных условиях эксплуатации. Например, при постоянном повышенном уровне влажности в помещении. Защита от появления ржавчины надежно убережет промышленные секционные ворота ISD01, а также обеспечит их стабильную работу без сбоев. В пакет входит:
- Окрашенная пружина.
- Окрашенные направляющие.
- Окрашенные боковые крышки.
- Нержавеющие боковые опоры, метизы, петли.
- Нержавеющий трос.

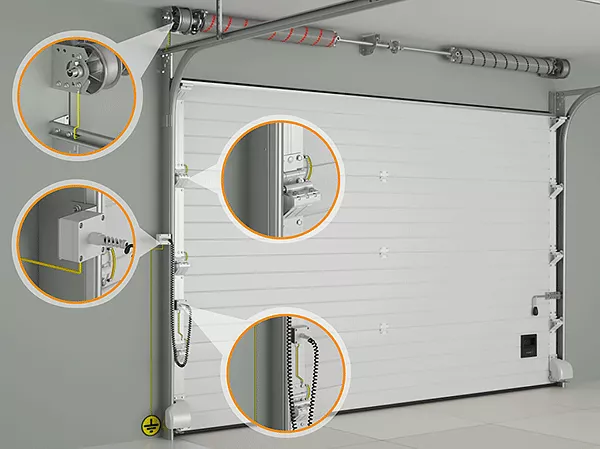

Искронедающая версия. Используется в промышленности, где существует повышенная вероятность возгорания или помещение характеризуется, как взрывоопасное. При эксплуатации такой системы появление искр в ней исключено, благодаря использованию оригинальных конструкторских решений. Промышленные ворота также не накапливают электростатические заряды, которые опасны для подобных условий эксплуатации.

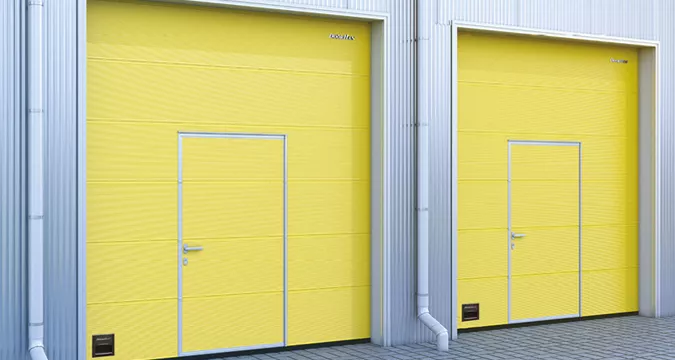

Калитка с усовершенствованной конструкцией. Прочный и привлекательный элемент, обеспечивающей удобную эксплуатацию с возможность проходить сквозь ворота, не поднимая основное полотно.
Механическая задвижка. С ее помощью полотно запирается изнутри. Это простой и надежный аксессуар, с которым не возникает проблем в эксплуатации.
Механический замок. Используется для блокировки полотна в закрытом положении. Его можно использовать не только изнутри, но также со стороны улицы.

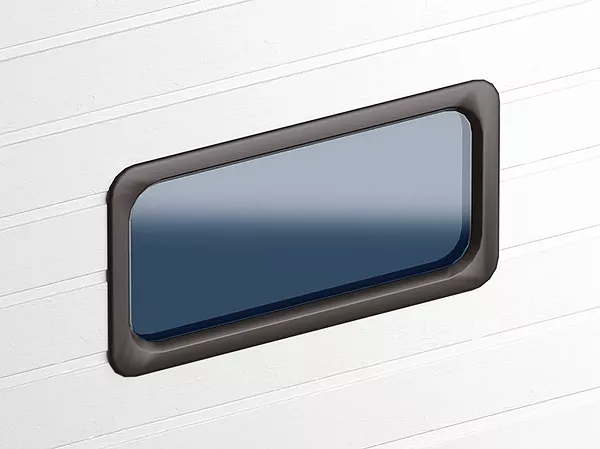

Окна. Бывают двух размеров 627 × 327 и 607 × 202 миллиметров. Плотно прилегают к полотну, что позволяет исключить промерзание или потерю тепла. Стильная черная окантовка добавляет всей конструкции ворот привлекательность.
Привод автоматизации с дополнительными системами безопасности. Превращает ворота с механическими управлением в удобную автоматическую конструкцию, работающую под контролем надежного автомата.

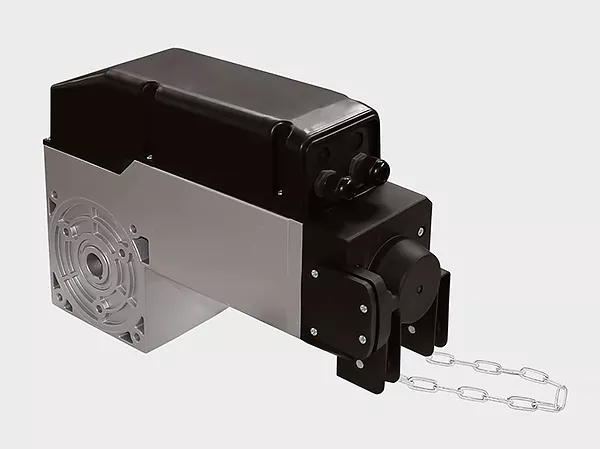

Ручной цепной привод. Используется для ручного открытия или закрытия полотна. Эффективный способ предоставить доступ в помещение в любой ситуации.
Торсионный механизм. Заводской запас ресурса — до 100 тысяч циклов.
Монтаж промышленных секционных ворот ISD01
- Подготовка строительного объекта
- Способы монтажа

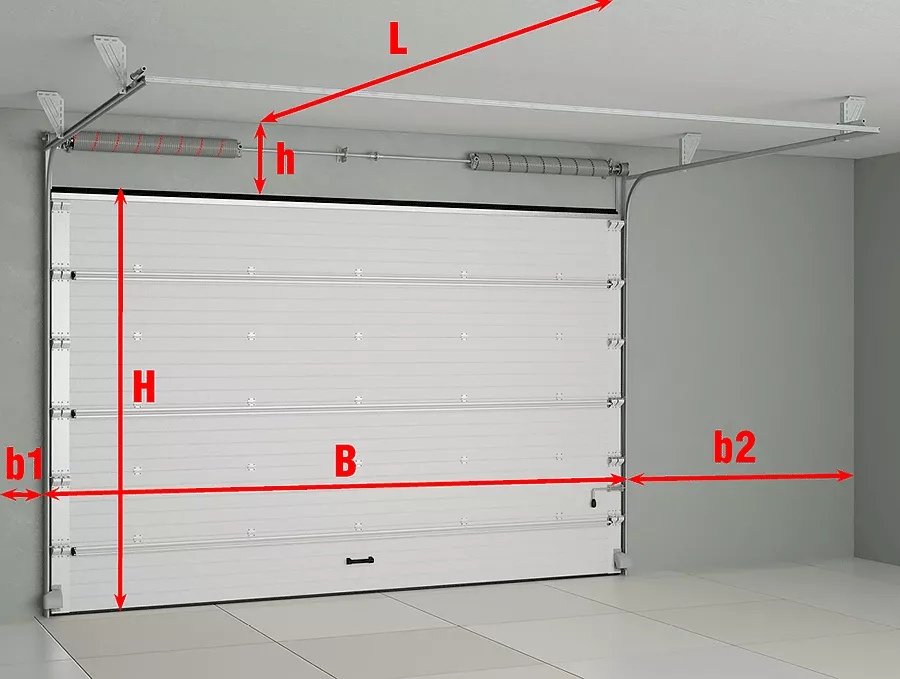

Для осуществления замеров можно использовать обычную рулетку. Выполняется внутри помещения. Замер рекомендуется выполнять как минимум в 3-х точках:
• высота от нижней до верхней части проема (H);
• расстояние между левым и правым краем проема (B);
• высота от верней части проема до потолка (притолока) – не менее 150 мм (h);
• расстояние от проема до препятствия – не менее 120 мм (b1/b2).
• глубина помещения (L).
Особое внимание!
• итоговый размер Н и В – наибольшая величина;
• итоговый размер h, b1, b2, L – наименьшая величина.
Основные требования к объекту
• разрешенный перепад пола по все ширине проема – не более 10 мм.;
• пристенки и притолоки должны выдерживать монтажную плоскость;
• для установки системы направляющих необходимо монолитное и прочное основание. В случае отсутствия потребуется формирование проема металлическими изделиями или дополнительная окантовка.
Накладной монтаж. Система направляющих устанавливается на пристенки и притолоку с внутренней стороны проема.
Документация по промышленным секционным воротам ISD01
Видео промышленных секционных ворот ISD01
Вопрос-ответ
Для чего подходят промышленные секционные ворота?
Область применения очень широкая: для склада, на СТО или мойку, для цеха или ангара, паркинга, производства и т. д.
Какие промышленные ворота лучше выбрать?
Выбор типа промышленных секционных ворот зависит от ширины проёма, системы балансировки, необходимости опций: калитки, коррозийной стойкости и др. Более подробно о сравнении промышленных ворот читайте в статье.
Как подготовить проем для промышленных ворот?
Стены, притолока и пол гаража должны быть в одной плоскости (по уровню), не закрыты коммуникациями. Боковые поверхности проема ворот должны быть вертикальными. Пол помещения, желательно, должен иметь окончательный уровень («ноль»), либо иметь отметку («чистовая отделка»). Подробнее читайте в статье.
Какой должен быть размер проема для промышленных ворот?
Проем может быть абсолютно любого размера, т. к. ворота изготавливаются по вашему индивидуальному размеру.
На сколько уменьшатся высота и ширина проема после установки секционных ворот?
После монтажа ширина проема уменьшится на 10 мм за счет выступа боковых уплотнителей, а высота проема зависит уже от выбранного типа подъема и типа управления.
Какими системами защиты оборудованы ворота?
В базовой комплектации ворота оборудованы системами защиты от обрыва троса и устройствами защиты от разрыва пружин.
Насколько крепки от взломов секционные ворота?
Безопасность и надежность секционных ворот от несанкционированного проникновения не вызывает сомнений. В ручном режиме для запирания используются наружный ригельный замок и металлическая задвижка изнутри гаража. В случае автоматических ворот электропривод служит надежным запирающим устройством.
Насколько безопасны ворота?
Системы защиты от обрыва троса и обрыва пружины предотвращают падение полотна в нештатных ситуациях. Конструкция сэндвич-панелей предусматривает систему защиты от защемления пальцев, так что секционные ворота безопасны даже для маленьких детей, а благодаря наличию дополнительной системы фотоэлементов, проём контролируется на наличие препятствий.
Можно ли установить автоматику через некоторое время после установки ворот?
Да, можно. Для автоматизации уже установленных ворот не требуется каких-либо дополнительных работ кроме монтажа и настройки электропривода.
Как открыть автоматические ворота, если пропало электричество?
В случае отключения электроэнергии ворота остаются в запертом состоянии. Их можно поднять изнутри гаража вручную, используя ручной аварийный расцепитель, а в случае отсутствия дополнительного входа в гараж необходимо установить наружный аварийный расцепитель, с помощью которого можно разблокировать ворота и поднять их вручную.
Допустимо ли применение ворот в помещениях с повышенной влажностью?
Да. В данном случае рекомендуется использовать антикоррозионный пакет.
Где можно купить секционные промышленные ворота?
Вы можете осуществить заказ из любой точки России. Наш специалист приедет и детально проконсультирует по всем воросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
Возможно ли увеличить ресурс торсиона?
Да, возможно до 100 000 циклов.
