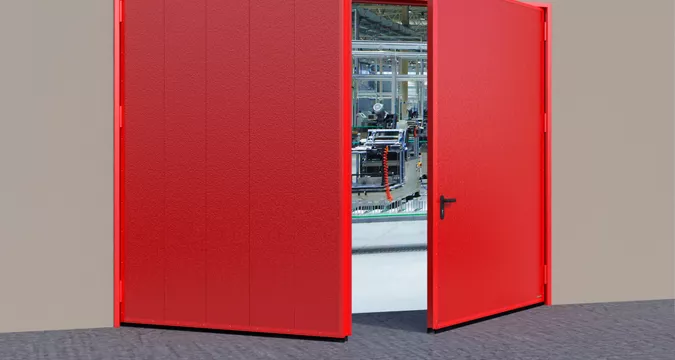

- Противопожарные распашные ворота
Надежная конструкция, которая обеспечивает защиту от распространения огня, предоставляя дополнительные минуты для организации спокойной эвакуации людей и личных вещей. Заказать изделие можно в Зарайске. Полностью соответствует классам огнестойкости EI90, EI120.
Благодаря наполнителю из минеральной ваты, установке специальных профилей и терморасширяющейся ленты, ворота обладают повышенной огнестойкостью. А лента, расширяющаяся под воздействием повышенных температур, надежно герметизируем проемы.
Компания ТЕХНОГРАД предлагает 3 варианта опциональной комплектации:
- открывающиеся наружу/внутрь;
- симметричные/несимметричные - одинаковая/разная ширина створок;
У нас собственное производство, позволяющее создавать нестандартные конструкции, требующиеся на специфические производства и места установки.

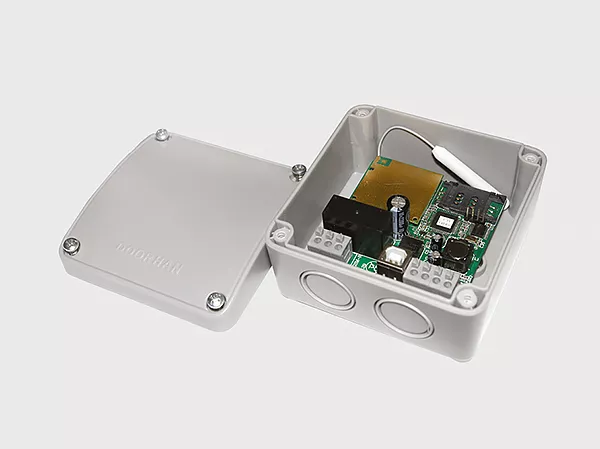

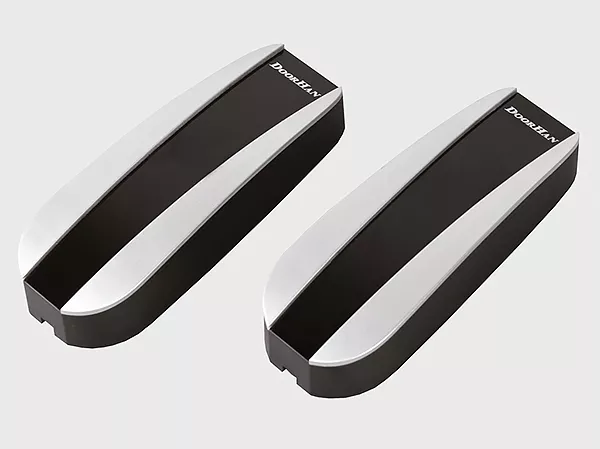

Наши противопожарные распашные ворота полностью соответствуют всем нормам и стандартам качества. К изделию прилагаются соответствующие документы и протоколы. Для автоматизации работы можно установить специальный электропривод.
Цены на противопожарные распашные ворота
Сделайте расчёт за 1 минуту
Компания ТЕХНОГРАД является производителем и прямым поставщиком противопожарных ворот. Каждый клиент получает индивидуальный подход, поэтому точные цены будут названы после консультации с менеджером. Доставка продукции осуществляется по всей территории России, поскольку наша цель - создать безопасные условия нахождения на любом объекте.
Узнать стоимость, срок изготовления и условия доставки, можно позвонив по указанным на сайте телефонам.

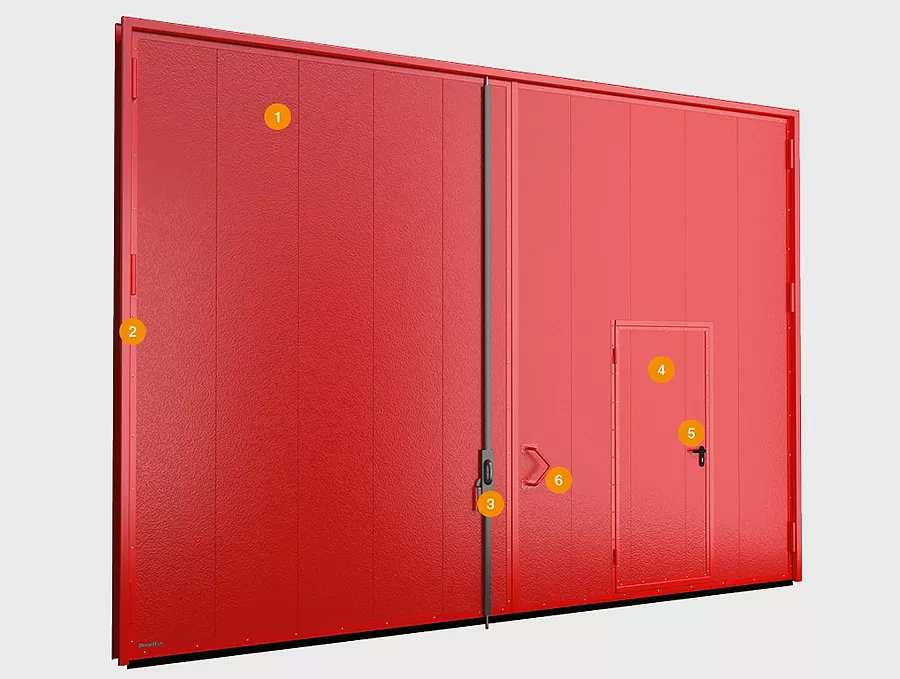

Конструкция противопожарных распашных ворот
- Полотно ворот
- Рама ворот
- Ригельная задвижка
- Врезная калитка
- Замок
- Ручка
Внешний вид распашных ворот
- Цвета
- Поверхности
RAL 7004 серый
RAL 8014 коричневый
RAL 9003 белый
RAL 5005 синий
RAL 6005 зеленый
RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый)
RAL 1014 бежевый
RAL 3000 красный
RAL 7016 антрацит
Нестандартный цвет по карте RAL
Stucco (Стукко)
Характеристики противопожарных ворот
- Технические
- Размеры
- Упаковка
| Параметр | Значение | Примечание | |
|---|---|---|---|
| Ворота EI90 | Ворота EI120 | ||
| Предел огнестойкости, мин | не менее 90 | не менее 120 | |
| Усилие ручного открывания и закрывания, Н, не более | не более 150 | не более 150 |
|
| Вес в сборе, кг | 230 | 230 | при минимальных размерах |
| Приведенное сопротивление теплопередаче, м² * °С/Вт | не менее 0,4–0,8 | не менее 0,4–0,8 | |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | до 20 | до 20 | |
| Вес в сборе, кг | 860 | 860 | при максимальных размерах |
| Угол открытия створок, град | 170 (без привода) | 170 (без привода) | |
| Угол открытия створок, град | 90–120 (с приводом SWING) | 90–120 (с приводом SWING) | |
| Угол открытия створок, град | 90 (с приводом ARM) | 90 (с приводом ARM) | |
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | от 2 000 до 4 500 |
| Высота проема, мм | от 2 000 до 4 500 |
| Притолока, мм | ограничений нет |
| Пристенки, мм | ограничений нет (открывание до 90°); необходимы пристенки для открывания створки (открывание более 90°) |
- —
- 2000
- 2100
- 2200
- 2300
- 2400
- 2500
- 2600
- 2700
- 2800
- 2900
- 3000
- 3100
- 3200
- 3300
- 3400
- 3500
- 3600
- 3700
- 3800
- 3900
- 4000
- 4100
- 4200
- 4300
- 4400
- 4500
- 4600
- 4700
- 4800
- 4900
- 5000
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Длина, мм | зависит от длины створок |
| Ширина, мм | зависит от ширины створок |
| Высота, мм | 200 |
| Количество в упаковке | две створки: левая и правая |
| Упаковка в пузырчатую пленку | Характеристики упаковки |
|---|---|
| Длина, мм | зависит от длины створок |
| Ширина, мм | зависит от ширины створок |
| Высота, мм | 200 |
| Количество в упаковке | две створки: левая и правая |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| деревянная обрешетка | |
| Длина, мм | зависит от длины створок |
| Ширина, мм | зависит от ширины створок + 100 |
| Упаковка в стретч-пленку | Характеристики упаковки |
|---|---|
| Длина, мм | зависит от длины створок |
| Ширина, мм | зависит от ширины створок |
| Высота, мм | 200 |
| Количество в упаковке | две створки: левая и правая |
Комплектация распашных ворот
- Базовая
- Дополнительная
Монтаж распашных ворот
- Подготовка объекта
- Способы монтажа
- Конструктивные решения

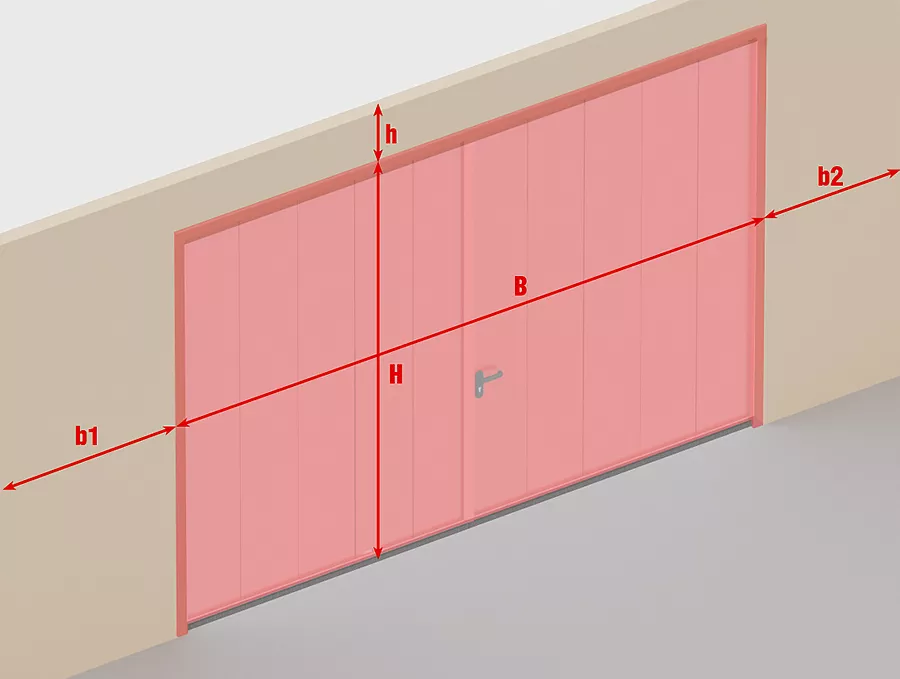

Перед началом монтажа необходимо произвести правильные замеры, которые производятся в 3 точках, чтобы обеспечить точность.
• min высота проема (H);
• min высота проема (B);
• притолка (h);
• min расстояние между краями проема до ближайшего препятствия (b1,b2).

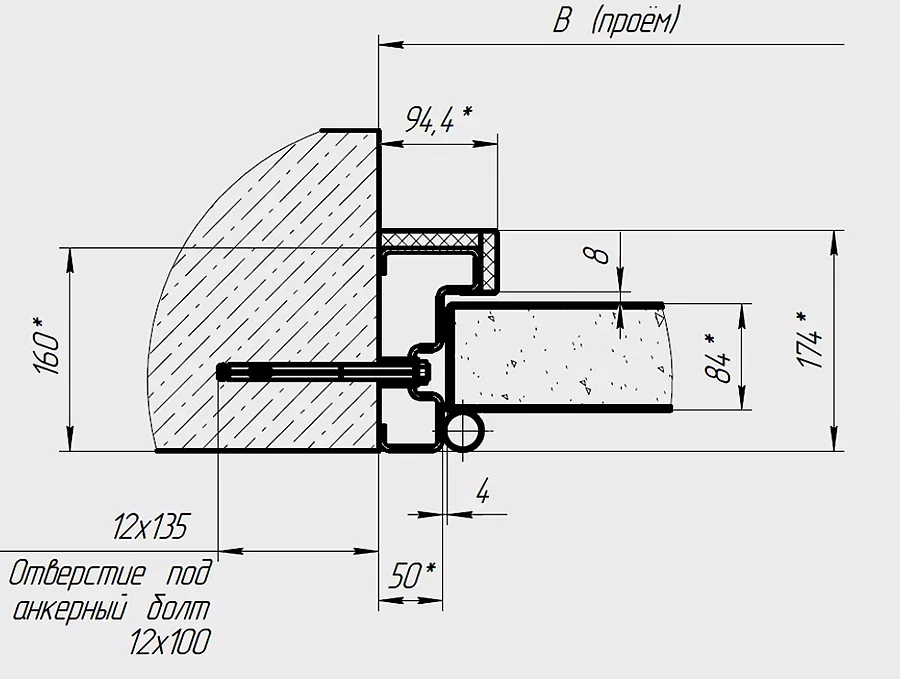

Встроенный монтаж
Панели состоят из двух стальных листов и минераловатной прослойки между ними, с боковой стороны закладывается гипсокартон с усиливающими профилями. Они обладают повышенными жароустойчивыми и огнеупорными свойствами, а также устойчивы к широкому спектру химикатов, масел и растворителей, а полимерные покрытия внешних поверхностей делают их невосприимчивыми к коррозионному воздействию окружающей среды.

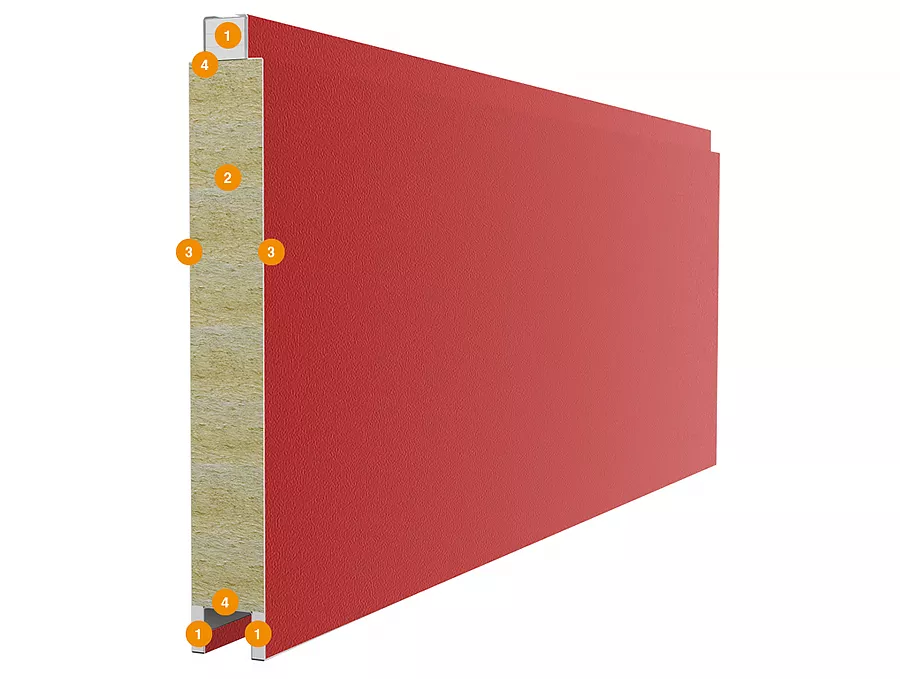

Конструкция панели:
- Гипсокартон
- Минераловатная прослойка плотностью 130 кг/м³
- Стальной лист толщиной 0,5 мм
- Усиливающие профили.

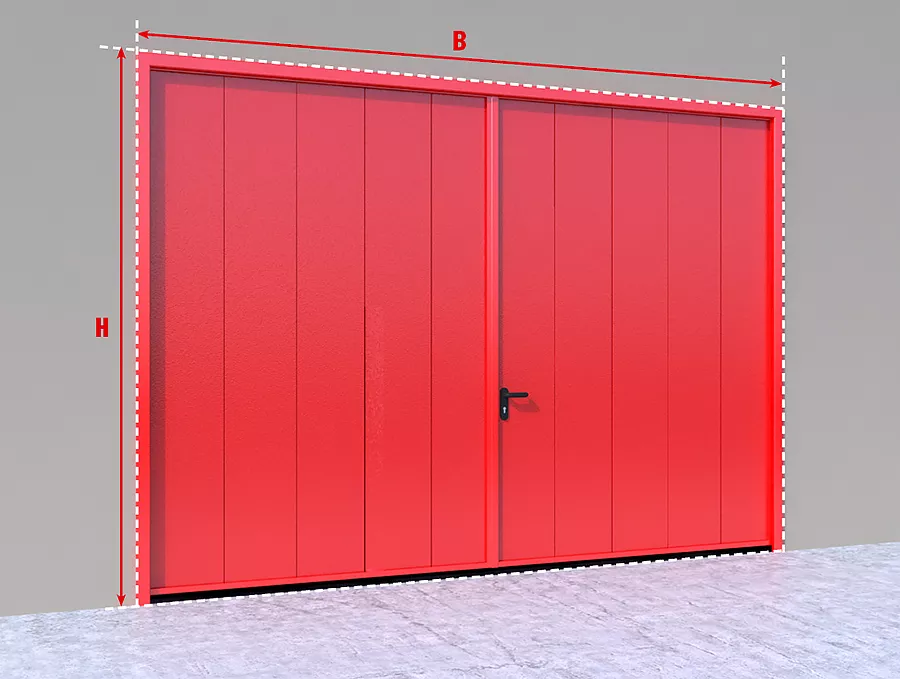

Параметры ворот
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| B, мм Ширина проема | B |

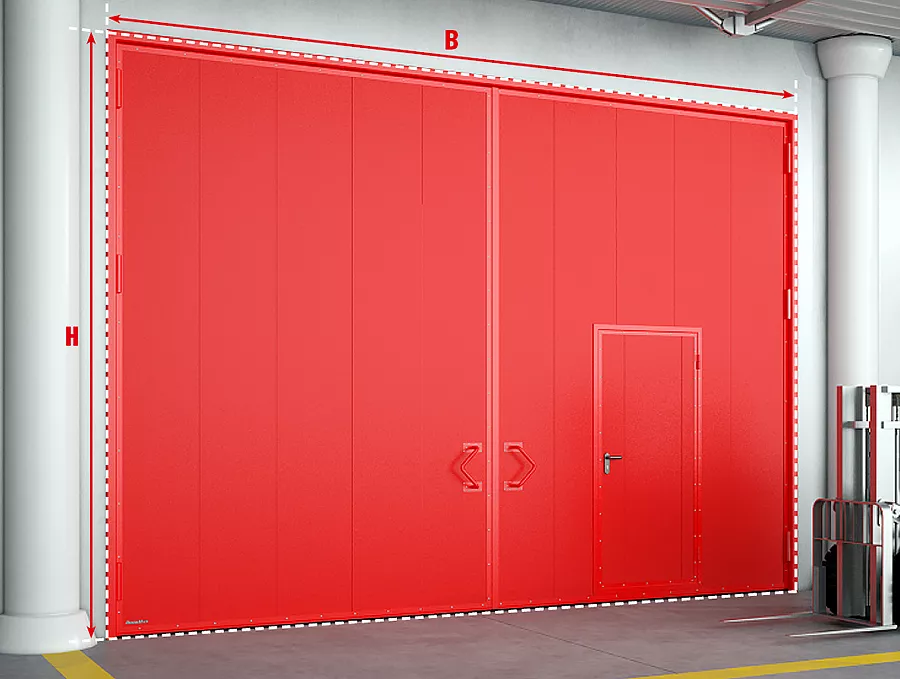

Параметры распашных ворот с калиткой
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| B, мм Ширина проема | B |

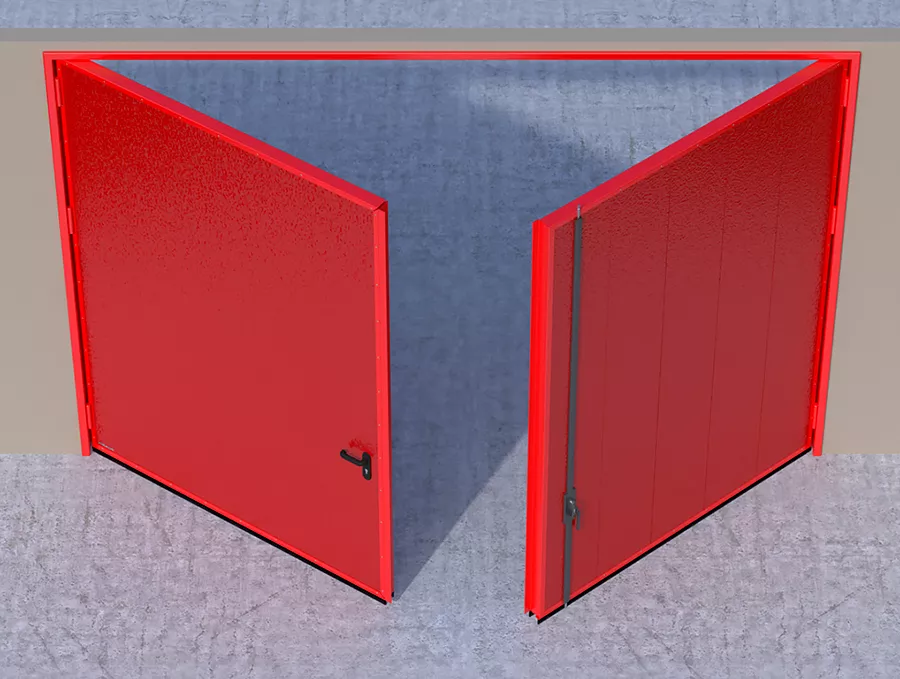

Открывание створок наружу помещения — левая створка активная, правая пассивная

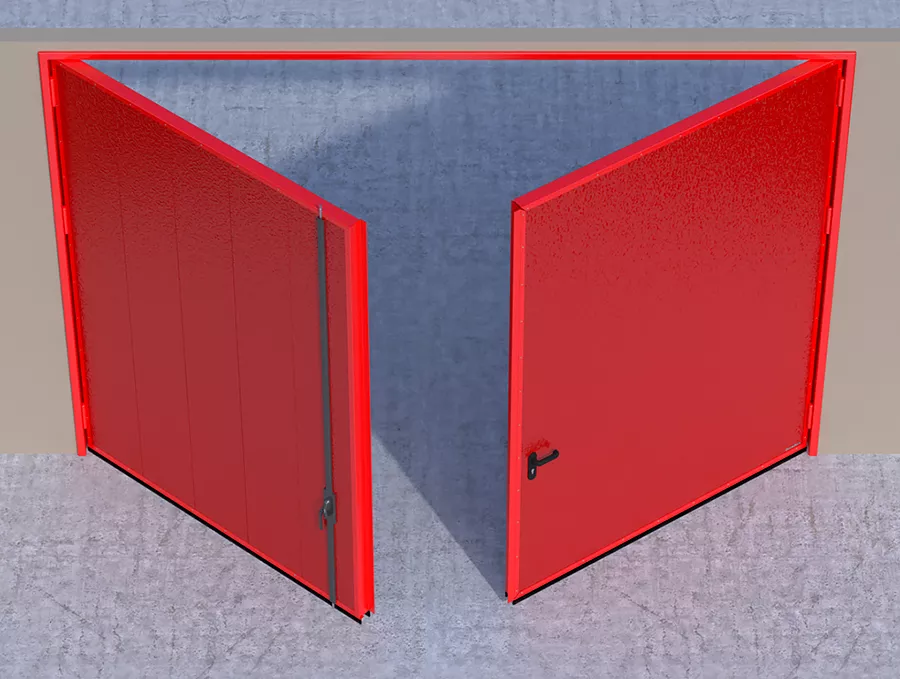

Открывание створок наружу помещения — левая створка пассивная, правая активная

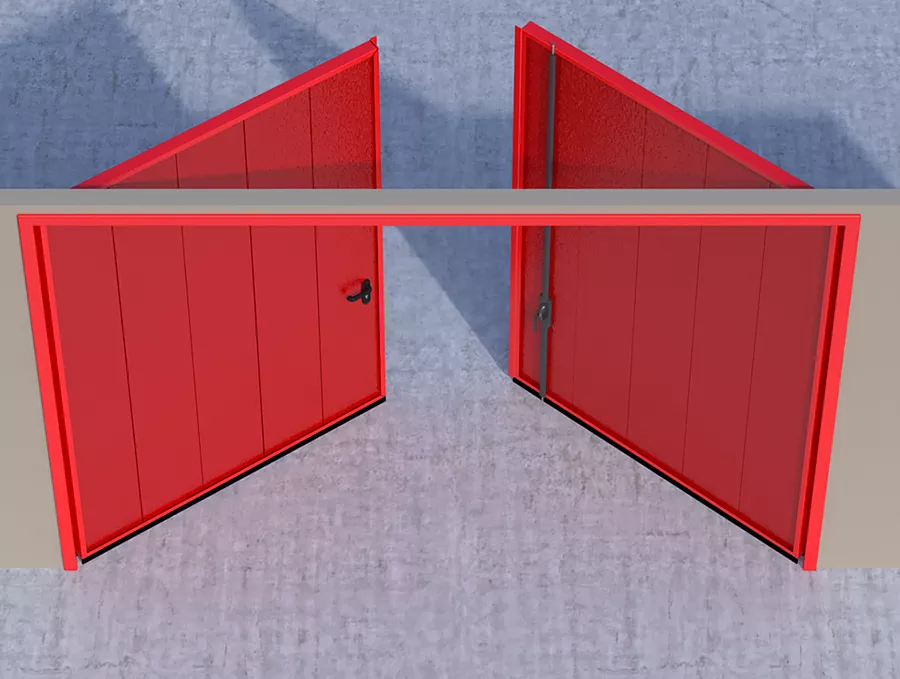

Открывание створок внутрь помещения — левая створка активная, правая пассивная
Открывание створок внутрь помещения — левая створка пассивная, правая активная
Вопрос-ответ
Противопожарные ворота и двери способны оставаться неповрежденными в течение определенного времени, известного как классификация огнестойкости. Классификация огнестойкости определяется на основе времени, в течение которого конструкция может сопротивляться огню и предотвращать его проникновение. Конкретное время огнестойкости может различаться в зависимости от типа и класса ворот или дверей.
Обычно они имеют классификацию, такую как "E30" или "EI60", где "E" обозначает огнестойкость (fire resistance) и "30" или "60" указывают на время в минутах, в течение которого конструкция будет оставаться неповрежденной.
