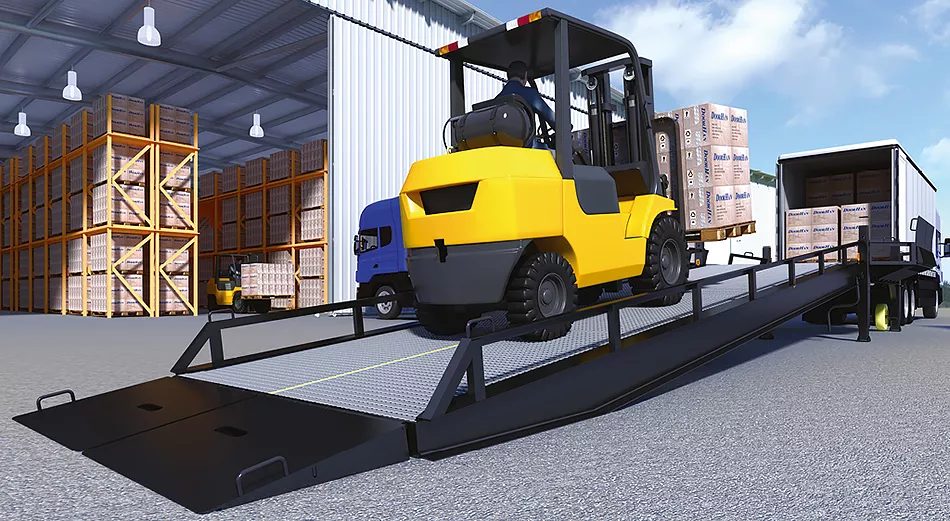

Модель мобильной рамы серии RMTS снабжена опорой на кузов автотранспортного средства. Данная техническая особенность позволяет автопогрузчику находящемуся на площадке свободно подняться по эстакаде в кузовной отсек автомобиля. Для использования модели не требуется проведение подготовительных работ. Процесс погрузки-разгрузки может осуществляется без возведения капитальной эстакады, что существенно облегчает производственные задачи предприятия.
Рампа поднимается на нужную высоту при помощи гидравлического либо механического привода и подводится автопогрузчиком к кузову транспортного средства. Опора устанавливается непосредственно на дно кузова. При завершении всех работ рампа вновь поднимается и транспортируется к месту постоянного хранения.

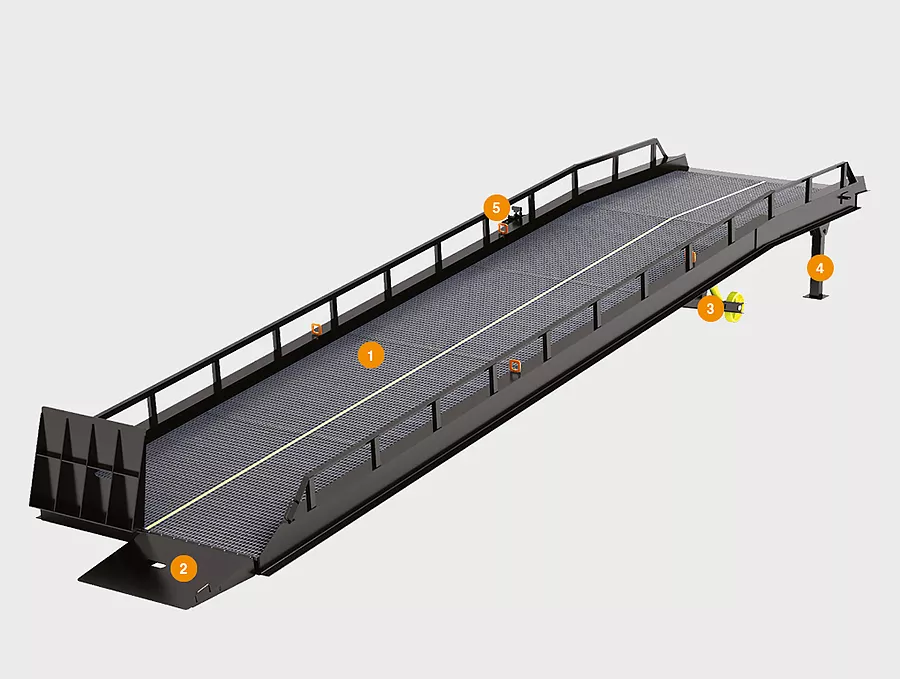

- Настил проезжей части
- Нижняя поворотная аппарель
- Маятник
- Транспортировочная опора
- Механический привод
- Цвета
RAL 9005 черный
RAL 5005 синий
- Технические
- Размеры
| Параметр | Значение | Примечание |
|---|---|---|
| Длина, мм | 11 100 | |
| Вес изделия, кг | 3 930 | |
| Допустимая нагрузка, кг (кН) | 7 000 (7) / 10 000 (10) | |
| Максимальная точечная нагрузка, Н/мм² | 1,3 | На заказ 6,5 |
| Мощность, Вт | 1 500 | |
| Напряжение питания, В | 380 | |
| Напряжение питания, В | 24 | Напряжение управления |
| Класс защиты IP | IP54 | |
| Класс очистки поверхности перед окраской | Sa2 | |
| Рабочая жидкость | Mobil DTE10 EXCEL | или аналогичная |
| Диапазон рабочих температур, °С | −30...+50 |
| Параметр | Показатель |
|---|---|
| Длина конструкции, м | 11,1 |
| Ширина конструкции, м | 2,3 |
| Ширина проезжей части рампы мобильной, м | 1,9 |
- Базовая

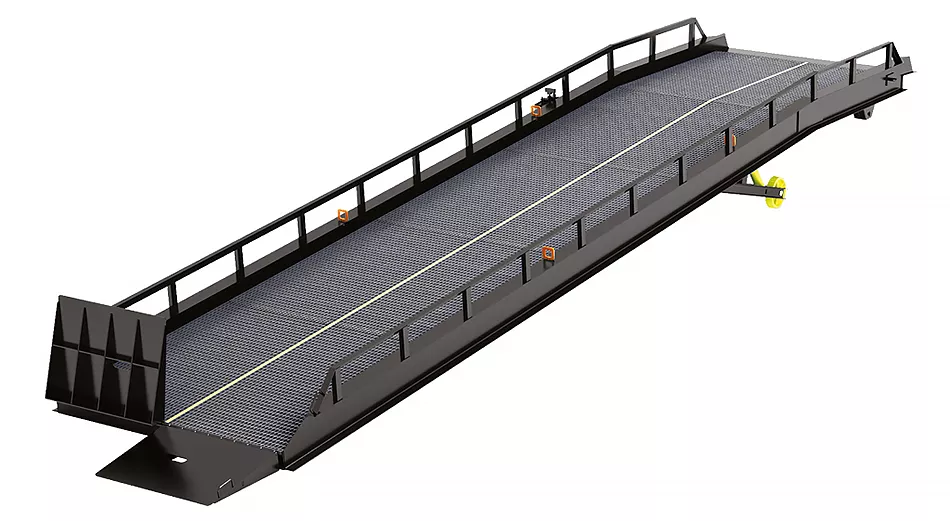

Мобильная рампа с опорой на кузов автомобиля.
- Конструктивные решения
Рампа мобильная с опорой на кузов автомобиля
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Длина | 11 100 |
| B, мм Ширина | 2 300 |
| b1, мм Рабочий диапазон, вверх | 1 500 |
| b2, мм Рабочий диапазон, вниз | 900 |
