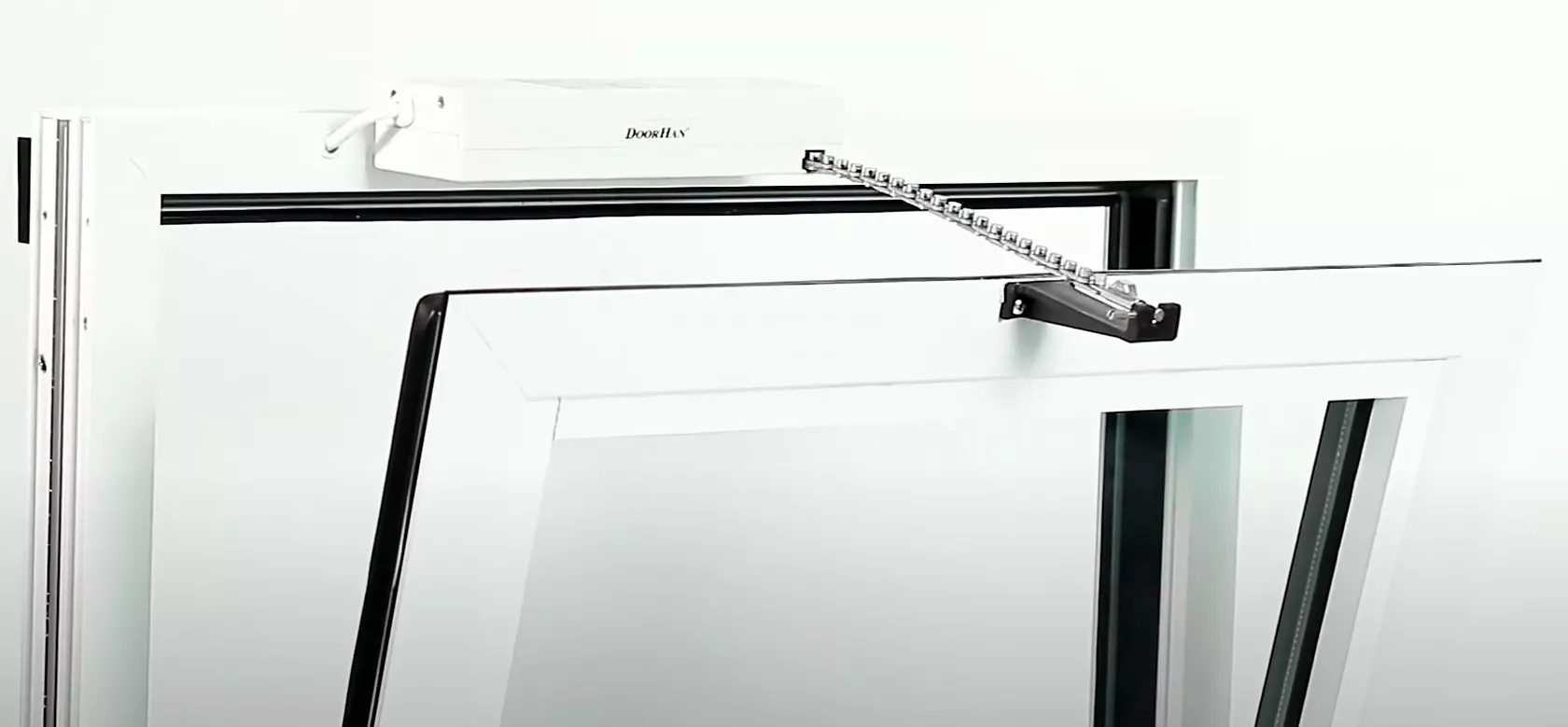

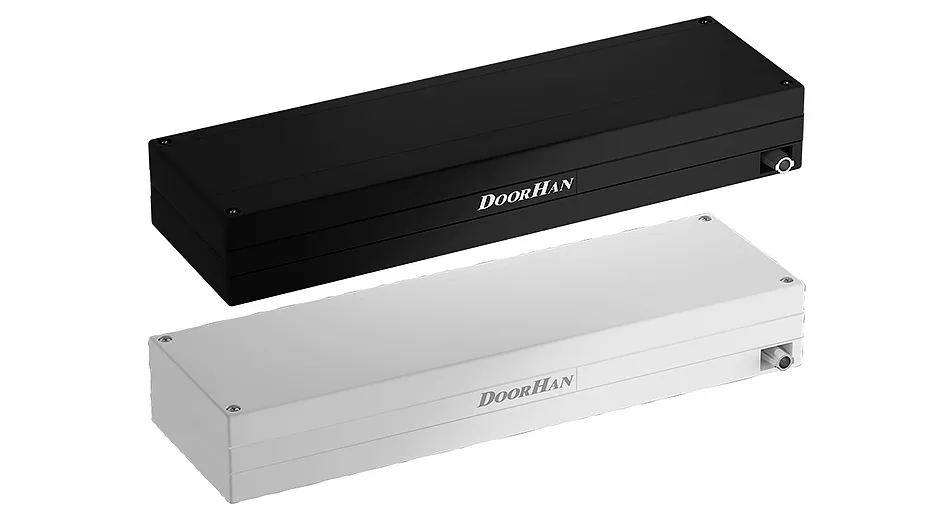

Приводы для автоматизации окон AWIN преднaзначены для открывaния и зaкрывания верхнеподвесных, нижнеподвесных, среднеподвесных и парaллельно-отставных окон высотой не менее 500 мм. Выполняются в нескольких цветовых решениях для любого интерьера, имеют компактные размеры и универсальны в использовании. Высокопрочные материалы обеспечивают долгий срок службы привода, а совместимость со всеми блоками управления позволит автоматизировать использование для самого взыскательного покупателя.

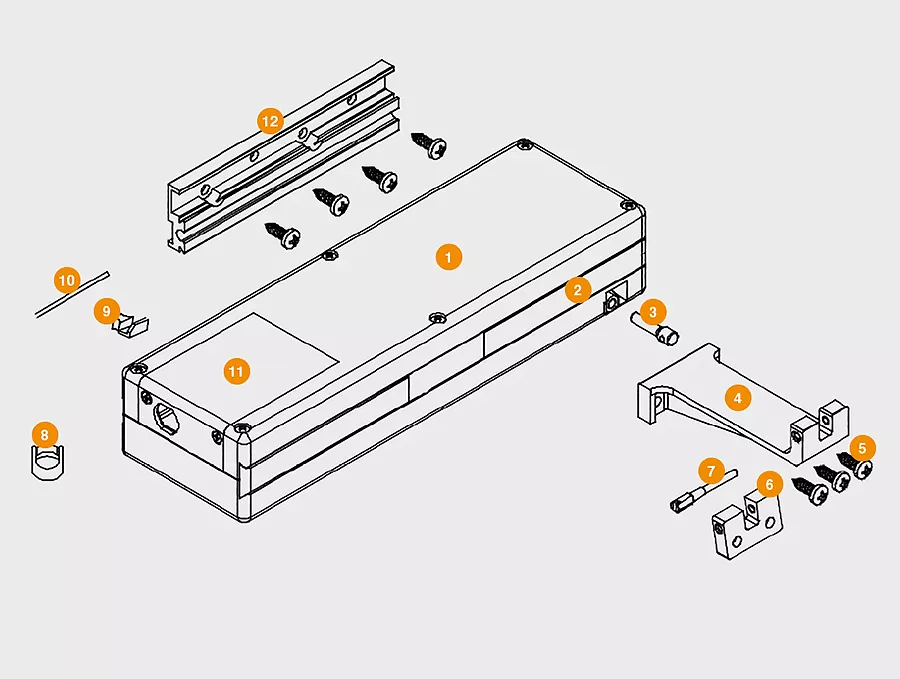

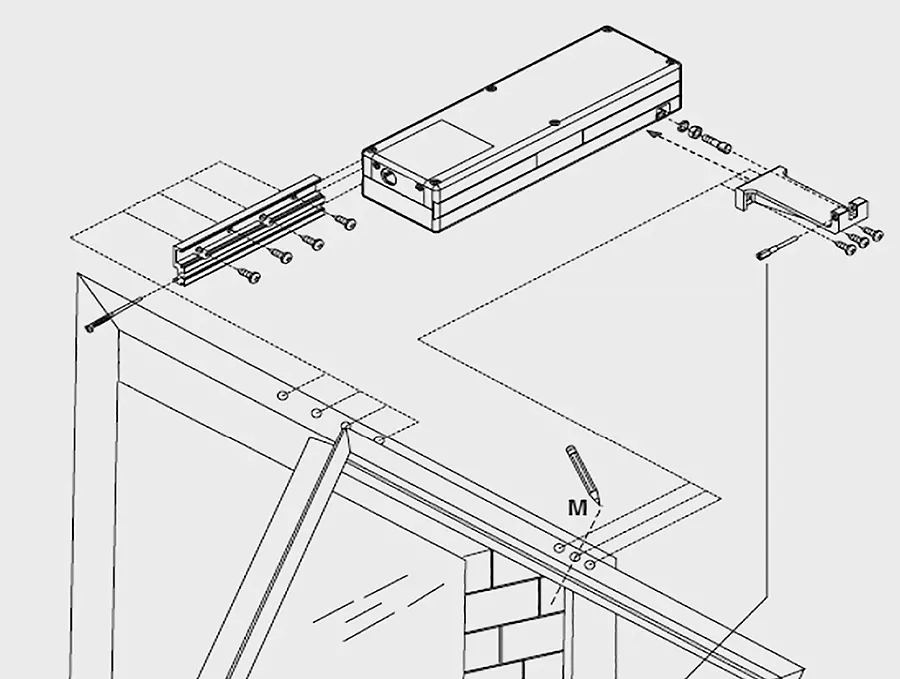

Конструкция приводов для автоматизации окон AWIN
- Корпус приводa (цветной нейлон)
- Декоративнaя накладкa
- Регулировочный винт прижима створки
- Кронштейн крепления цепи на створку
- Винты самонарезные крепления кронштейнов
- Кронштейн крепления цепи на раму
- Винт фиксации регулировочного винта на кронштейн цепи
- Защитная накладка в разъем кабеля
- Регулировочный элемент выхода цепи
- Фиксатор привода
- Съемная крышка
- Кронштейн универсальный крепления привода
Технические характеристики приводов для автоматизации окон AWIN
Параметр | Значение | Примечание |
---|---|---|
Усилие втягивания цепи, Н | 300 | |
Усилие выталкивания цепи, Н | 150 | (для ходa цепи 300 мм) |
Ход цепи, мм | 360 | |
Скорость хода цепи, мм/с | 40 | |
Поле регулировки на прижим створки, мм | 10 | |
Напряжение питания, В | 230 | |
Мощность, Вт | 150 | |
Сила тока, А | 0,8 | |
Тепловая защита, °С | 100 | |
Емкость конденсатора, мкФ | 4 | |
Класс защиты IP | IP20 | |
Защита по току от перегрузки | есть |

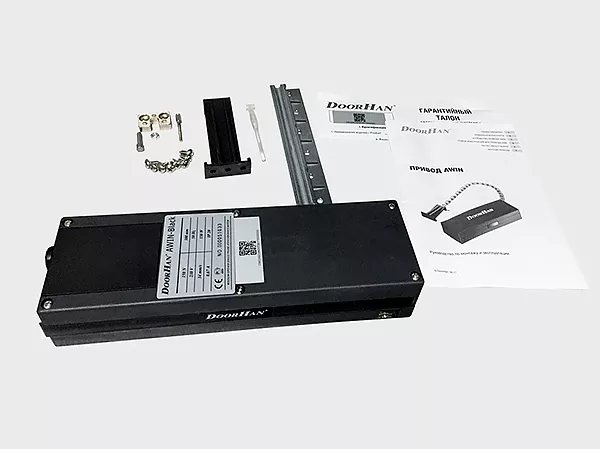

Комплектация приводов для автоматизации окон AWIN
- Базовая
- Дополнительная
Клавишный двухпозиционный выключатель встраиваемый для управления приводом в обе стороны движения с защитой от одновременного нажатия двух клавиш.
Пультом ДУ (Transmitter-4PRO-Black). Дает возможность дистанционного управления сразу
четырьмя автоматами.
Пульт Transmitter-Premium. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно. Необычный стильный дизайн в металлическом корпусе.
Беспроводная кнопка управления Command-433. Позволяет управлять с одного двумя автоматами дистанционно.
Блок Roll1 / Roll2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

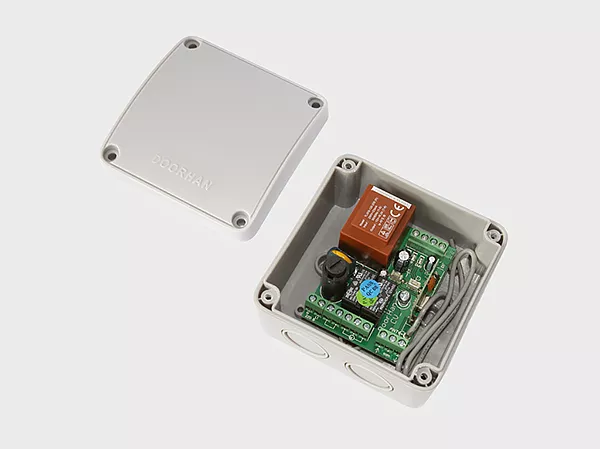

Блоком управления серии CV01. Управляет дистанционно движением одного роллета
или группой роллетных систем.

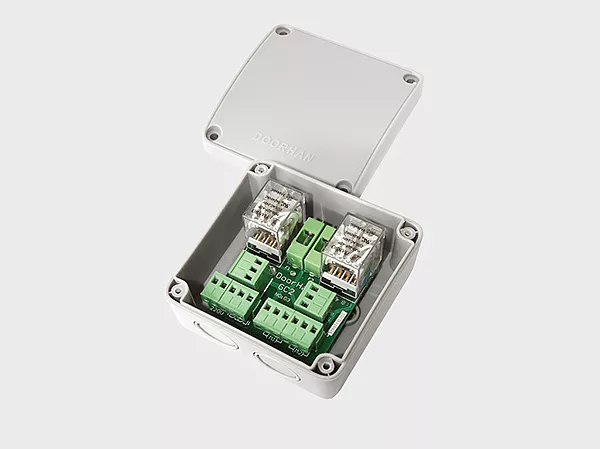

Блок группового управления GC2 / GC4. GC2 —для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.
